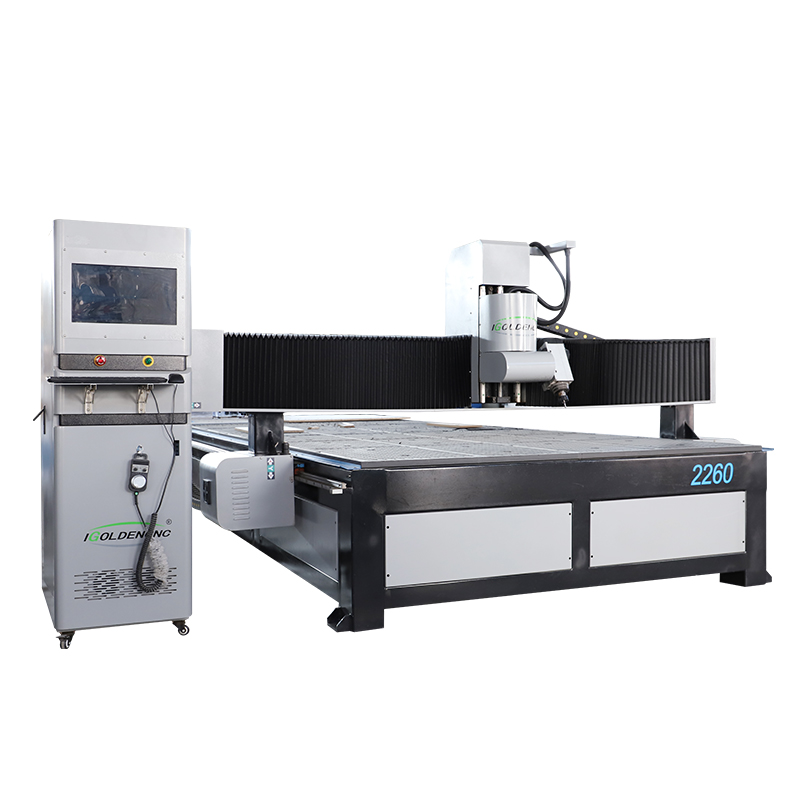

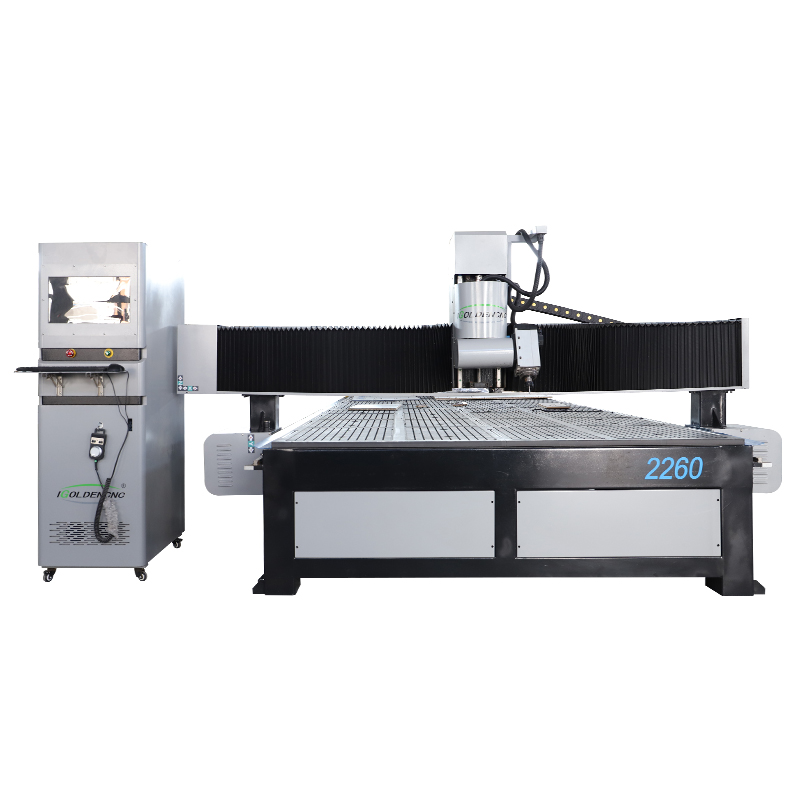

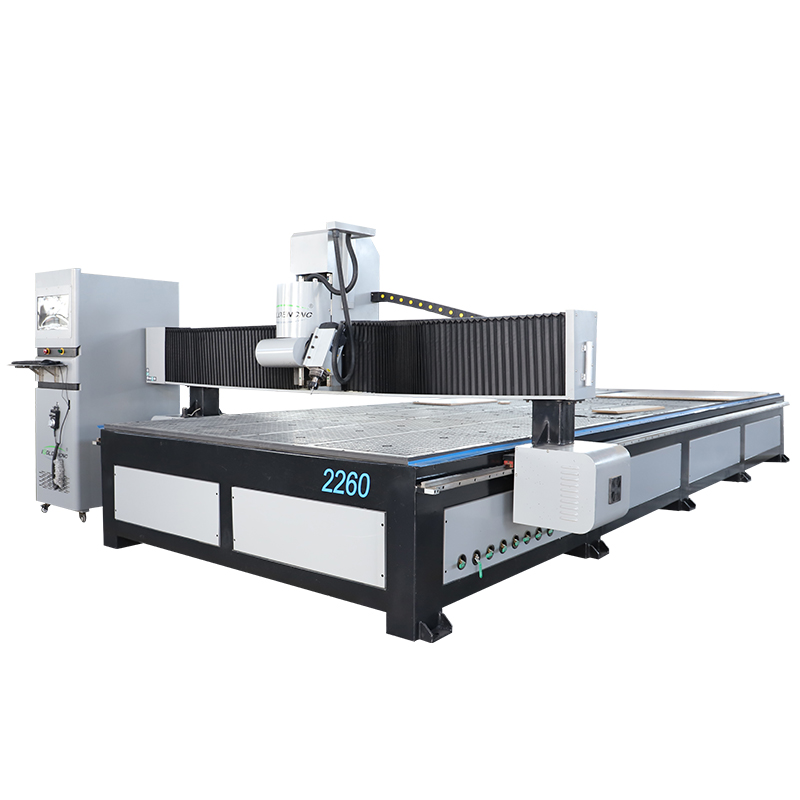

主轴摇摆自动换刀雕刻机

直排自动换刀雕刻机加工中心是一款高端自动换刀雕刻设备，后置直排换刀刀库，可存放多把刀具（根据自身加工需求定制刀库容量），换刀速度快，适合多元化复杂产品的加工，功能广泛：镂空、钻孔、切割、雕刻等。广泛应用于加工实木门装饰扣线、免漆门、免漆橱柜门、家具、板式 卫浴橱柜、音箱，游戏机柜、电脑桌、缝纫机台、乐器、绝缘体、塑料化工件、PCB、动车内体、保龄球轨道、楼梯、抗倍特板、环氧树脂、ABS、PP、PE等碳混合物、亚克力、PVC、密度板、人造石、有机玻璃、塑料以及铜铝等软金属板材的镂铣切割加工。

应用行业

(1)加工实木门装饰扣线、免漆门、免漆橱柜门、家具、板式卫浴橱柜等。

(2)音箱、游戏机柜、电脑桌、缝纫机台、乐器。

(3)绝缘体、塑料化工件、动车内体、保龄球轨道、楼梯、抗倍板材、环氧树脂、ABS、PP等碳混合物。

(4)亚克力、PVC、密度板、人造石、有机玻璃、塑料以及铜铝等软金属板材的镂铣加工。

1、机器行程：2200mm *6000mm

2、X 轴行程：2200mm  重复定位精度±0.03

3、Y 轴行程：6000mm  主轴转速18000转

4、Z 轴行程：200mm    空程速度350000mm/min

实际加工0- 20000mm/min

5、文件格式：G 代码

6、工作台结构:A 级特殊专用真空吸附台面 （可吸可夹）

7、工作电压：380V/50HZ

8、床身：重型稳定床身,数控龙门铣 CNC 一次成型加工，结构稳定，精度保证，时效回火，不易变形

9、主轴：韩琦6KW风冷新款主轴（增压新款，足功率，四个轴承），主轴Y轴（前后）摇摆；

10、驱动系统：东陵1.5KW大扭矩伺服电机驱动+Z 轴抱闸

11、减速机：日本新宝减速机(Z 轴采用的联轴器一律为高精度膜片联轴器）

12、控制系统：台湾宝元四轴面板一体机+无线手轮

13、齿条：台湾高精度合金硬齿面斜齿条+合金硬齿轴

14、导轨：三轴台湾上银方轨或是台湾 PEK 方轨+防尘法兰防尘滑块

15、丝杠：台湾 TBI3210 高精度耐磨丝杠

16、电气元件：主要电气元件法国施耐德、日本欧姆龙；正泰匹配使用（低压电器）

17、变频器：军工级福陵变频器

18、电缆线：外商独资企业江苏捷迅或是上海易初高柔屏蔽数控机床专用电缆

19、工件固定方式：真空吸附

20、机柜：独立大电脑机柜

22、吸尘系统：浮动式吸尘+中央集尘结构（大吸力气控）

23、连接件：传动件采用 12.9 级高强度螺丝固定

24、润滑系统：电动机油泵微电脑集中润滑控制，定时定量打油

25、精度保证：各轴钢性固定，精度件加装定位销

26、随机配置：自动注油系统、自动对刀仪、刀具、工具箱等

27、应用软件：兼容软件文泰，TYP3，精雕等

数控雕刻机是一种多功能数控机床，与普通数控机床类似，数控雕刻机通过数控编程根据加工程序代码控制雕刻机的运动，实现铣削过程的自动化。 数控雕刻是一种通过计算机数控自动控制机械的加工方法。满足金属零件的形状和精度要求。传统的加工设备和制造方法难以满足，数控雕刻机可以有效解决结构复杂、精度高、小批量多变金属零件等问题。 数控雕刻机广泛应用于金属零件制造、金属模具制造和2D/3D金属铣削。在生产中，CNC金属加工所产生的价值远远大于金属本身的价值。在金属零件制造过程中，使用数控雕刻机不仅可以保证金属加工的精度，还便于金属零件的高效、便捷的设计和加工。因此，数控铣削在金属加工中占有重要地位。

数控雕刻机的特点和优势

1.台湾SST方轨精度高，磨损小，可保持高精度。适合高速运动，大大降低机器所需的驱动马力。更重要的是，它可以同时承受从左到右，从上到下的载荷。

2. Leadshine步进电机和驱动器在工作时不会丢步，保证了电机的位置精度。

3、数控雕刻机采用8mm钢机焊接床身，并通过数百次特殊振动测试，确保机床在长期工作中不会变形。通过强化焊接技术，提供稳定性好、寿命长、精度高的数控雕刻机。

4、6KW水冷主轴，冷却效果好，几乎无噪音，使用寿命长。

5、DSP控制系统无需连接PC，操作简单易学，特别适合数控雕刻机初学者。

6、软件：兼容Type3、Artcam、Castmate、Ucancam等CAD/CAM设计软件。

7. 旋转四轴装置专为3D雕刻而设计。

自动换刀雕刻机的应用

(1)加工实木门装饰扣线、免漆门、免漆橱柜门、家具、板式卫浴橱柜等。

(2)音箱、游戏机柜、电脑桌、缝纫机台、乐器。

(3)绝缘体、塑料化工件、动车内体、保龄球轨道、楼梯、抗倍板材、环氧树脂、ABS、PP等碳混合物。

(4)亚克力、PVC、密度板、人造石、有机玻璃、塑料以及铜铝等软金属板材的镂铣加工。
